I. Góc nhìn của Trưởng phòng kỹ thuật cảng hàng không và nhà ga

Sân bay không bán vé. Vé đã bán xong từ trước khi khách đến. Cái sân bay bán là độ tin cậy: máy bay cất cánh đúng giờ, hành lý đến băng chuyền đúng cổng, bảng thông báo cập nhật chính xác từng phút, lối đi an ninh không tắc nghẽn vào giờ cao điểm. Mọi cam kết đó đều được thể hiện qua các hệ thống công nghệ vận hành liên tục, và mọi hệ thống công nghệ đều phụ thuộc vào chất lượng nguồn điện cấp cho chúng.

Sân bay và nhà ga là một trong số rất ít loại công trình mà mỗi phút downtime đều có hậu quả công khai. Khác với data center hay bệnh viện nơi sự cố diễn ra trong khu vực hậu cần, sự cố ở transportation hub xảy ra trước mặt hàng chục nghìn người, nhiều người trong đó cầm điện thoại quay video. Một sự cố mất điện ba phút ở khu vực check-in giờ cao điểm tạo hàng dài đến tận bãi đỗ xe, lan ra báo chí trong ba giờ, thành đề tài chất vấn nghị trường trong ba ngày.

Đó mới là sự cố mất điện hoàn toàn. Vấn đề tinh vi hơn là điện vẫn có nhưng không sạch. Một bộ điều khiển băng tải BHS reset giữa lúc xử lý đỉnh cao điểm. Một màn hình FIDS hiển thị sai thông tin chuyến bay trong vài giây trước khi tự khôi phục. Một cổng e-gate biometric nhận dạng chậm bất thường vào sáng thứ Hai. Mỗi sự cố nhỏ này đều có nguyên nhân kỹ thuật chung: chất lượng điện cấp cho thiết bị không đáp ứng yêu cầu mà nhà sản xuất thiết bị đó thiết kế để vận hành.

Phần lớn các cảng hàng không và nhà ga lớn đã đầu tư hàng trăm triệu USD vào hệ thống IT, an ninh, xử lý hành khách, xử lý hành lý. Trong khoản đầu tư đó, lớp lọc nguồn chiếm tỷ lệ rất nhỏ về chi phí, nhưng quyết định toàn bộ hệ thống còn lại có vận hành đúng kỳ vọng hay không. Đây không phải là hạng mục trang điểm thêm vào dự toán. Đây là lớp hạ tầng quyết định độ tin cậy của toàn bộ công trình.

III. Hạ tầng lõi ba lớp

Lớp ngoài cùng: chống xung phân tán theo điểm tiếp xúc môi trường

Đặc thù lớn nhất của sân bay và nhà ga là số lượng điểm tiếp xúc với môi trường ngoài cao hơn nhiều so với công trình thương mại thông thường. Mỗi điểm tiếp xúc là một đường vào tiềm tàng của xung sét lan truyền.

Trên một sân bay quốc tế lớn, các điểm tiếp xúc cần bảo vệ chống xung gồm:

• Đường cấp nguồn từ lưới điện vùng vào trạm biến áp riêng của sân bay
• Đường ăng-ten thông tin liên lạc và VHF mặt đất, không phải core ATC nhưng các đường phụ trợ
• Hệ thống jet bridge, nơi tiếp xúc trực tiếp với thân máy bay có thể tích điện tĩnh
• Hệ thống đèn đường băng, taxiway và apron với đường dây kéo dài hàng cây số chạy ngoài trời
• Bãi đỗ xe nhiều tầng và lối tiếp cận nhà ga, nơi đặt trạm sạc xe điện công suất lớn
• Đường ngầm vận chuyển nội bộ giữa các terminal, có thể bao gồm tàu APM (Automated People Mover)

Cấu trúc bảo vệ chống xung phải được phân tán theo các điểm tiếp xúc này, không tập trung tại một tủ điện tổng. SPD Type 1+2 đặt tại tủ điện tổng tiếp nhận từ lưới. SPD Type 1+2 đặt tại đầu vào của máy phát dự phòng (vì máy phát công suất lớn khởi động tạo xung điện đáng kể). SPD Type 2 đặt tại tủ phân phối của từng khu chức năng lớn (terminal, parking, tower, hangar). SPD Type 3 đặt tại nhóm thiết bị nhạy nhất.

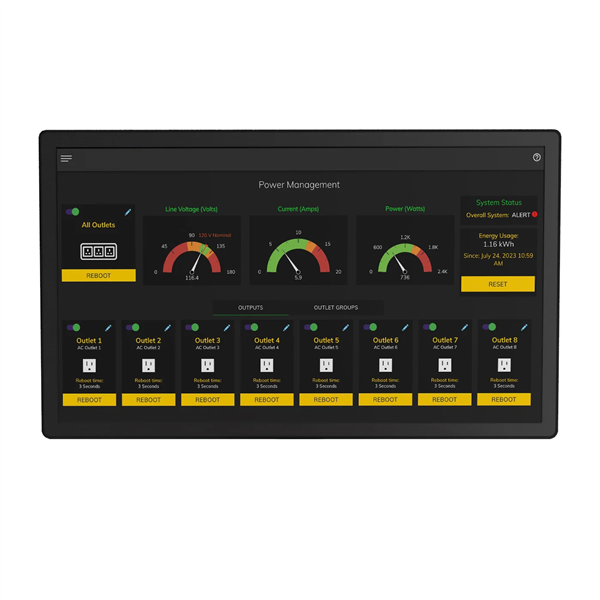

Hệ thống giám sát SPD trung tâm là yêu cầu bắt buộc với sân bay và nhà ga lớn. Khi một SPD xuống cấp sau nhiều đợt sét, đội kỹ thuật phải biết ngay để thay thế trước khi điểm bảo vệ đó mất tác dụng. Không có hệ giám sát, đội kỹ thuật không thể đi tuần hàng tuần qua hàng chục vị trí SPD trải khắp khuôn viên.

Lớp giữa: phân vùng landside và airside theo cấp độ tuân thủ

Đây là điểm phân biệt cốt lõi giữa thiết kế lọc nguồn cho transportation hub với mọi loại công trình khác. Sân bay được chia thành hai vùng vận hành có tiêu chuẩn pháp lý hoàn toàn khác nhau.

Khu vực landside là khu vực hành khách có thể tiếp cận trước khi qua kiểm tra an ninh: sảnh check-in, khu vực gặp đón, F&B và retail công cộng, parking, đường tiếp cận. Tải khu vực landside có yêu cầu cao về trải nghiệm hành khách (FIDS chính xác, PA rõ ràng, Wi-Fi nhanh, POS không gián đoạn) nhưng không thuộc tuân thủ an ninh hàng không cấp cao nhất.

Khu vực airside là khu vực sau kiểm tra an ninh và toàn bộ khu vực vận hành tàu bay: phòng chờ chuyến bay, jet bridge, sân đỗ máy bay, đường lăn, đường băng, hangar bảo dưỡng, BHS xử lý hành lý sau khi đã qua x-ray. Tải khu vực airside thuộc tuân thủ an ninh cấp quốc gia, có yêu cầu liên tục cao hơn nhiều, và mọi can thiệp bảo trì phải tuân thủ quy trình an ninh nghiêm ngặt.

Cấu trúc đúng: tủ phân phối điện cho landside và airside được tách hoàn toàn từ thanh cái chính. Hai tủ có nhánh nguồn từ hai biến áp khác nhau nếu có thể. Hai tủ có UPS riêng, máy phát dự phòng riêng (hoặc nhánh máy phát chia tải có khóa logic). Mass kỹ thuật của hai khu vực không được chia sẻ trừ khi qua điểm đẳng thế trung tâm được thiết kế chống nhiễu.

Đối với nhà ga đường sắt cao tốc và metro, phân vùng tương tự áp dụng giữa khu vực hành khách công cộng và khu vực vận hành tàu (sảnh ke ga, signaling, traction control phụ trợ). Nguyên tắc tách hoàn toàn về cấp nguồn áp dụng giống sân bay.

Lớp lõi: UPS N+1 cho ba nhóm tier-0 không được phép gián đoạn

Sân bay và nhà ga có ba nhóm hệ thống thuộc tier-0, không được phép gián đoạn dù chỉ vài giây.

Nhóm thông tin chuyến bay và thông báo công cộng. FIDS phủ kín toàn bộ nhà ga, PA system phủ kín mọi khu vực hành khách, hệ thống đồng bộ thời gian chính xác giữa hàng nghìn màn hình. Nếu nhóm này gián đoạn, hành khách không biết đi đâu, không nghe được thông báo gọi cổng ra, dòng người ngừng chuyển động trong nhà ga. Đây là kịch bản tồi tệ nhất về vận hành.

Nhóm xử lý hành lý. BHS có hàng cây số băng tải và hàng trăm điểm rẽ tự động. Nếu BHS dừng giữa giờ cao điểm, hành lý đã check-in dồn ứ tại các điểm tải, hành lý đến không kịp lên máy bay theo lịch, dây chuyền trễ chuyến bùng phát. Khôi phục BHS sau sự cố lớn có thể mất nhiều giờ vì phải dọn hành lý trên các đoạn băng tải bị kẹt và chạy thử từng phân đoạn trước khi đưa lại vận hành.

Nhóm an ninh và giám sát. Surveillance không được phép mất frame trong sự cố cần điều tra. Access control phải hoạt động liên tục để kiểm soát luồng người vào khu vực airside. E-gate biometric phải đáp ứng tốc độ xử lý trong giờ cao điểm. Mọi gián đoạn của nhóm này đều có hậu quả an ninh hàng không, và đều phải báo cáo cơ quan quản lý.

Ba nhóm này yêu cầu UPS online double-conversion với cấu hình modular N+1. Một module hỏng được thay nóng (hot-swap) trong khi hệ thống vẫn duy trì công suất full. Công suất UPS phải tính cho tải đỉnh cộng dự phòng, không phải tải trung bình. Thời gian backup tối thiểu phải đủ duy trì hoạt động qua chu kỳ khởi động máy phát dự phòng cộng thêm một biên an toàn.

Cụm 1 — Thông tin và biển báo thời gian thực

FIDS là một trong những hệ thống đặc thù nhất của sân bay và nhà ga lớn. Hàng trăm đến hàng nghìn màn hình LCD và LED được đồng bộ hiển thị thông tin chuyến bay/chuyến tàu thay đổi theo thời gian thực. Yêu cầu kỹ thuật vượt xa digital signage thương mại thông thường: đồng bộ hiển thị giữa các màn hình không quá vài frame, cập nhật dữ liệu từ hệ thống vận hành trung tâm với độ trễ tối thiểu, hoạt động liên tục nhiều năm không thay thế phần cứng.

Cách xử lý nguồn cho FIDS: tách nhánh hoàn toàn khỏi tải tiện ích sảnh, cấp qua biến áp cách ly và bộ điều hòa nguồn chuyên nghiệp, có UPS riêng cho từng cụm màn hình lớn. Mass kỹ thuật của hệ FIDS nối về điểm mass kỹ thuật trung tâm bằng dây đồng tiết diện đủ lớn, không qua bất kỳ điểm trung gian nào. Bộ điều khiển trung tâm FIDS đặt tại trung tâm dữ liệu vận hành với hạ tầng nguồn tier-0.

PA system cho thông báo công cộng có yêu cầu khác FIDS nhưng cùng mức độ tier-0. Bộ khuếch đại công suất lớn phân tán theo zone âm thanh, nguồn cấp từ tủ kỹ thuật zone đó, có UPS dự phòng đủ duy trì hoạt động liên tục. Khi có sự kiện khẩn cấp, PA phải hoạt động không gián đoạn để phát thông báo sơ tán hoặc hướng dẫn an toàn. Đây là yếu tố sinh mạng, không chỉ là yếu tố tiện ích.

Digital signage thương mại của các tenant F&B và retail dùng nguồn cấp riêng, tách khỏi FIDS. Tuy nhiên, các màn hình LED lớn ở sảnh quảng cáo trung tâm có công suất cao và tạo sóng hài đáng kể, phải có lọc hài tại tủ phân phối khu vực này để không lan ngược ảnh hưởng các tải nhạy khác.

Wayfinding kiosk và self-service kiosk các loại đặt rải rác trong nhà ga thường dùng nguồn từ ổ cắm thường gần đó. Đây là điểm yếu cần khắc phục. Mỗi kiosk là một computer nhỏ với màn hình cảm ứng và thiết bị in, nhạy với sụt áp và xung sét. Cấu hình đúng: kiosk có nhánh nguồn riêng từ tủ phân phối kỹ thuật, có bảo vệ chống xung Type 3 ngay tại điểm cấp.

Cụm 3 — Xử lý hành lý

BHS là cụm tải đặc biệt nhất trong toàn bộ sân bay về mặt thiết kế nguồn. Đây là một trong rất ít hệ thống mà tải động lực công suất rất lớn (hàng trăm motor kéo băng tải, hàng chục motor sorter, hệ thống nâng hạ tự động) cùng tồn tại với tải điện tử cực nhạy (máy đọc tag tự động, máy x-ray hành lý ký gửi, hệ điều khiển PLC trung tâm) trong cùng một không gian vận hành.

Dòng khởi động đồng thời của nhiều motor BHS trong giờ cao điểm có thể tạo sụt áp đáng kể trên thanh cái chính nếu thiết kế cấp nguồn không tính đủ dự phòng. Sụt áp này không ảnh hưởng motor (motor có quán tính cơ học) nhưng đủ làm reset bộ điều khiển PLC trung tâm và gây dừng dây chuyền BHS toàn diện. Đây là một trong những lỗi thiết kế phổ biến nhất ở các BHS thế hệ cũ.

Cấu hình đúng cho BHS: tách thanh cái động lực motor khỏi thanh cái điện tử điều khiển ngay từ tủ phân phối chính của BHS. Lọc hài chủ động tại tủ động lực vì biến tần các motor BHS tạo sóng hài bậc cao đáng kể. UPS online cho toàn bộ hệ điều khiển PLC, máy đọc tag, hệ x-ray hành lý ký gửi, hệ giám sát BHS trung tâm. Khi mất điện lưới đột ngột, motor BHS dừng theo quán tính, nhưng hệ điều khiển vẫn duy trì để khởi động lại dây chuyền theo trình tự khi nguồn được khôi phục, thay vì phải reset toàn bộ và dọn hành lý kẹt thủ công.

Hệ x-ray hành lý ký gửi (CTX) tuân thủ quy chuẩn ngành hàng không và có yêu cầu nguồn cấp riêng theo nhà sản xuất. Bài viết này không đi sâu vào đặc tả kỹ thuật. Ở góc độ tích hợp, yêu cầu chính là cấp nguồn cách ly hoàn toàn khỏi tải động lực BHS, có UPS dự phòng riêng, và mass kỹ thuật riêng để đảm bảo dữ liệu chụp không bị nhiễu.

Hệ băng chuyền nhận hành lý ở khu vực landside có yêu cầu nguồn ổn định nhưng ít nghiêm ngặt hơn BHS xử lý chính. Tải động lực motor cộng với cảm biến đếm hành lý và bảng hiển thị thông tin chuyến bay tại từng băng. Lọc hài tại tủ phân phối khu vực này là yêu cầu cơ bản.

Cụm 5 — Hạ tầng nền

BMS quy mô sân bay phức tạp hơn BMS công trình thương mại lớn nhất nhiều lần. Hàng nghìn cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng không khí, nồng độ CO₂ phân tán qua nhà ga rộng vài trăm nghìn mét vuông. Hàng trăm bộ điều khiển PLC kết nối qua hệ trục chính cáp quang. Hệ HVAC sân bay phục vụ tải nhiệt cực lớn từ hàng chục nghìn hành khách trong giờ cao điểm cộng với tải solar gain qua mặt kính lớn của nhà ga hiện đại.

Cấu hình nguồn cho BMS sân bay: bộ điều khiển trung tâm và workstation operations đặt tại trung tâm dữ liệu vận hành với hạ tầng tier-0. Các bộ điều khiển PLC phân tán có UPS nhỏ riêng tại tủ kỹ thuật zone, đảm bảo duy trì hoạt động qua gián đoạn nguồn cục bộ. Đặc biệt với hệ thống điều áp dương cho khu vực kiểm soát an ninh và khu vực giam giữ tạm thời, gián đoạn BMS có thể vi phạm quy chuẩn thiết kế khu vực này.

Mạng core và Wi-Fi mật độ cao là một bài toán riêng. Sảnh chờ chuyến bay quốc tế trong giờ cao điểm có thể có hàng nghìn thiết bị đầu cuối kết nối Wi-Fi đồng thời, tạo môi trường vô tuyến phức tạp. Yêu cầu hạ tầng cao hơn văn phòng cao cấp vài lần. Switch core và bộ điều khiển Wi-Fi trung tâm có hạ tầng nguồn tier-0. Mỗi AP công suất cao đặt trên trần nhà ga có nhánh nguồn được lọc EMI từ switch PoE riêng.

Lighting đường băng, taxiway và apron là cụm tải đặc thù với tiêu chuẩn ngành hàng không quốc tế (ICAO). Bài viết này không đi sâu vào quy chuẩn tiêu chuẩn ngành. Ở góc độ tích hợp lọc nguồn, đặc thù chính là đường dây cấp nguồn dài hàng cây số chạy ngoài trời, hứng chịu sét lan truyền tần suất cao, cần bảo vệ chống xung phân tán theo từng đoạn đường dây. Tủ phân phối lighting đường băng phải có giám sát chất lượng điện liên tục vì sự cố lighting đường băng giữa lúc máy bay tiếp đất là kịch bản tồi tệ nhất trong vận hành sân bay.

Jet bridge là tải kết hợp đặc biệt: tải động lực (motor di chuyển và nâng hạ), tải điện tử (bộ điều khiển, cảm biến vị trí, đèn hiệu) và điểm tiếp xúc trực tiếp với máy bay. Thân máy bay có thể tích điện tĩnh cao trong điều kiện bay khô, nguy cơ phóng điện về thiết bị khi tiếp xúc lần đầu nếu không có hệ thống đẳng thế và bảo vệ chống xung đầy đủ. Mỗi jet bridge phải có hệ tiếp đất riêng đo kiểm định kỳ, có SPD bảo vệ thiết bị điều khiển, và phải tuân thủ quy chuẩn nối đất máy bay trước khi mở cửa.

Đối với nhà ga đường sắt cao tốc và metro, hệ thống signaling là tải đặc thù tương đương lighting đường băng. Tuân thủ quy chuẩn ngành đường sắt, đường dây cấp nguồn kéo dài theo tuyến tàu, hứng chịu sét và nhiễu công suất cao từ hệ traction. Cấu trúc bảo vệ chống xung phân tán là yêu cầu bắt buộc, và phải được thiết kế phối hợp với hệ thống chống sét đường ray.

Sân bay và nhà ga là loại công trình mà chất lượng hạ tầng kỹ thuật được đo bằng trải nghiệm hàng triệu hành khách mỗi năm và bằng độ tin cậy mà ngành hàng không hoặc đường sắt cam kết với quốc gia. Lớp lọc nguồn không phải hạng mục trang điểm trong tổng đầu tư. Đó là lớp hạ tầng quyết định toàn bộ phần còn lại có vận hành đúng kỳ vọng hay không.

Mỗi sân bay, mỗi nhà ga lớn là một dự án có đặc thù riêng về quy mô, định hướng vận hành, đối tượng phục vụ, yêu cầu tuân thủ. Bài viết này phác họa nguyên tắc chung. Phương án cụ thể cho từng dự án cần được xây dựng dựa trên hồ sơ master plan, khảo sát thực địa, và thảo luận sâu với chủ đầu tư cảng hàng không hoặc nhà ga, đơn vị tư vấn ngành, và đơn vị thiết kế MEP.

Liên hệ Bá Hùng để bắt đầu cuộc thảo luận đó.
